全原発で調査指示 柏崎刈羽のケーブル違反/東京新聞 / 原発は安全か?電線を燃やしてみた

今日、

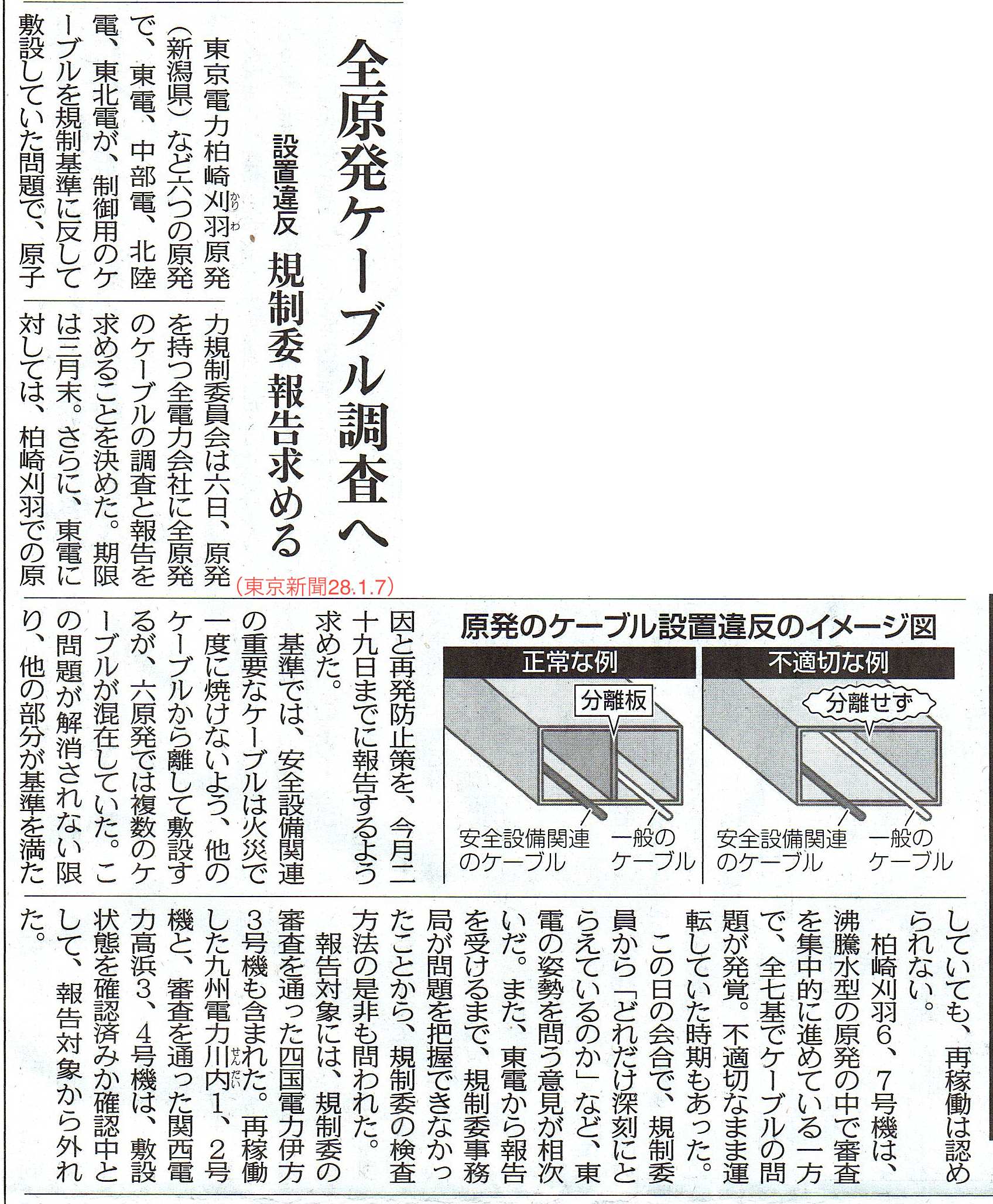

ご紹介するのは東京新聞の記事。
ツイ友が購読しているのを、四電本社前に届けて戴ける。
ちょい遅れだが、重要な情報源

【 要約 】

東電柏崎刈羽原発などで、
原発の制御に使うケーブルの設置方法が
規制基準を満たしていなかった問題で、

原子力規制委員会は1月6日、
全ての原発について、ケーブルに問題がないかの
調査と報告を、電力会社に求めることを決めた。

問題が解消しない限り、
ほかの部分が基準に適合していても、
再稼働は認めない。

伊方3号機も対象に含まれた。
川内1、2号機は確認したとして、
高浜3、4号機は確認中として、
対象から外した。

これまでに問題が見つかったのは、
柏崎刈羽の7基全て。
F2の3、4号機、
志賀1号機、
女川3号機、
東通1号機の6原発13基。

新基準では
原子炉水位管理や
注水操作に使う安全設備関連のケーブルは
火災が起きても類焼しないよう、
他のケーブルから隔離して設置することを求めている。

・・・
1月7日

この日の会合で、規制委員から
「どれだけ深刻にとらえているのか」
など、東電の姿勢を問う意見が相次いだ。

・・・・・・・・・・・・・・・・・・・・・・

原発に使われている電線は、
最近は難燃ケーブルとされているが、
古い原発は、普通のケーブル。
そこで、
まやかし(と思うが)に不燃材(剤)を塗り付けた、
難燃モドキでもいいとされている。
(原発ではモドキは当然禁止にすべきだ)
後でラックや保護管に入ったり、
壁貫通部に不燃材(剤)を完璧に塗り付けるなぞ、
出来るわけはない。

・・・・・・・・・・・・・・・・・・・・・・・

電線はどんなに燃えるのか?
やってみた。

原発用の電線は入手できないので、
住宅用のごく一般的な電線と、
電気炉に使う電線。

IV2.0 一般に配電盤内で使われる電線。
トーチ炎内で、よく燃える。

炎外でも燃える。

塩ビ樹脂特有の青い炎を出して燃え出したらとまらない。
燃えると炭化するので、絶縁が保てない。
この電線、原発では配電盤に使ってないでしょうね。
一番安いけどね。


一番よく住宅で使われているVVF2.0
炎から出したところ、燃える。 塩ビ製

煙を出し、炎は下火に。

そして消える。自己消火性あり。(60秒以内に消えることJIS規格)
だが、束になるとおそらく消えない。
炭化する。
炭化すれば、漏電、ショートもする。
この電線も原発には使えない。

これがケーブル。ごく一般的なCV3.5 600V ポリエチレン 2芯
(難燃ケーブルかどうかは不明)

炎を浴びると燃える。

銅線はすでに赤熱。

被服も燃える。
もし、この線が原発に使われているなら、なんとしてもやめてほしい。
ケーブルが燃え出す。。


電気炉用ガラス編み組シリコン電線
炎内でも火炎はほとんどでない。

炎からだすと、消える。
いいね。
しかも、燃えたあとも絶縁は良好。(炭化しない)
最低でも、原発にはこのぐらい性能は欲しいね。原発一般用電線としてね。

テフロン電線が入手できなかったので、ごくありふれた、水道用テフロンシールテープでテスト。
炎内では燃えるが、

炎外では燃えない。
少なくとも、テフロン以上の性能を有する電線が原発には必要である。
原発では、重要配線には不燃ケーブルが必要。難燃ケーブルでは心もとない。
難燃ケーブルモドキもやめなきゃだめだね。

原発で実際に使用している電線が手に入れば、もっと正確に比較出来るのにね。
ごめんなさい。

以上の実験は当りをつけるための実験。           参照1
色々な種類の電線をとりあえず、バーナーで燃やしてみた。
故に、条件やパラメーターは記録していない。
手軽に出来るので、本格実験前に行う手法。
結果がアバウトなのはご容赦下さい。






注1)個人の感想です。
注2)F1は福島第1原子力発電所の略称
・・・・・・・・・・・・・・・・・・・・・・・・・・・
              東京新聞2016年1月6日夕刊

               東京新聞2016年1月7日

お気に入りましたら、購読のほどよろしくと、勝手に
東京新聞の購読申込をUPしておきます。
【読者とともに】
http://www.tokyo-np.co.jp/koudoku/
参照1   ケーブルの各種難燃性試験
http://www.jmacs-j.co.jp/tech/pdf/nannen.pdf
